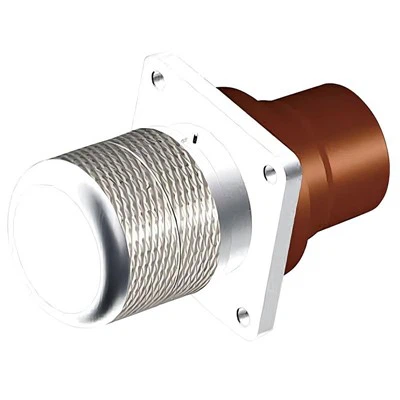

35kV インナーコーン絶縁プラグイン終端-

✅完全に絶縁および密閉
✅高い信頼性
✅簡単な取り付け
✅モジュール性と互換性
✅便利なメンテナンス

お問い合わせを送る

製品説明

35kV インナーコーン絶縁プラグ-終端は、内部コーン (プラグ-) 絶縁インターフェースに使用されるシールおよび保護デバイスです。これは、電気機器 (開閉装置、リングメインユニット、変圧器など) の未使用の内部コーンソケット (または絶縁ブッシング) に挿入して、絶縁、シール、防塵を提供するように特別に設計されています。

製品の性能は、GB/T12706.4 および IEC60502 規格の要件を満たしています。

製品アドバンテージ:

●完全に絶縁・密閉されています。: 環境に優しい-ガス-絶縁開閉装置（乾燥空気、N2、または SF6 を使用）など、内部コーン技術を使用した電気機器の「完全絶縁、完全密閉」構造の概念に準拠しています。

●高い信頼性: 可動接続部品のない固定コンポーネントであるため、シンプルな構造により潜在的な故障箇所が少なく、長期にわたる安定した動作が保証されます。-

●簡単な取り付け: 通常は「プラグイン」設計を採用しており、専用のトルクレンチを使用して簡単に取り付けおよび取り外しができるため、操作が簡単かつ迅速になります。-

● モジュール性と互換性: 標準化された設計により、対応する内部コーンインターフェイスを備えたさまざまなタイプの機器との完全な互換性が確保され、モジュラー配電システムの重要なコンポーネントとなっています。

● 便利なメンテナンス: 機器のガスコンパートメントの複雑な取り扱いを必要とせず、ケーブル端末を接続するために機器を拡張または変更するときに簡単に取り外すことができます。

電気的性能:

絶縁体のインナーコーンの電気的性能パラメータ-プラグイン終端:

アイテム	パラメータ
システム電圧	27.5kV	35kV
定格電流	630A	630A
周波数耐電圧(AC)	117kV/5分	124kV/5分
部分放電	45kV＜10pC	48kV＜10pC
インパルス電圧	200kV	250kV
適用ケーブル断面積	240～400mm	240～400mm
