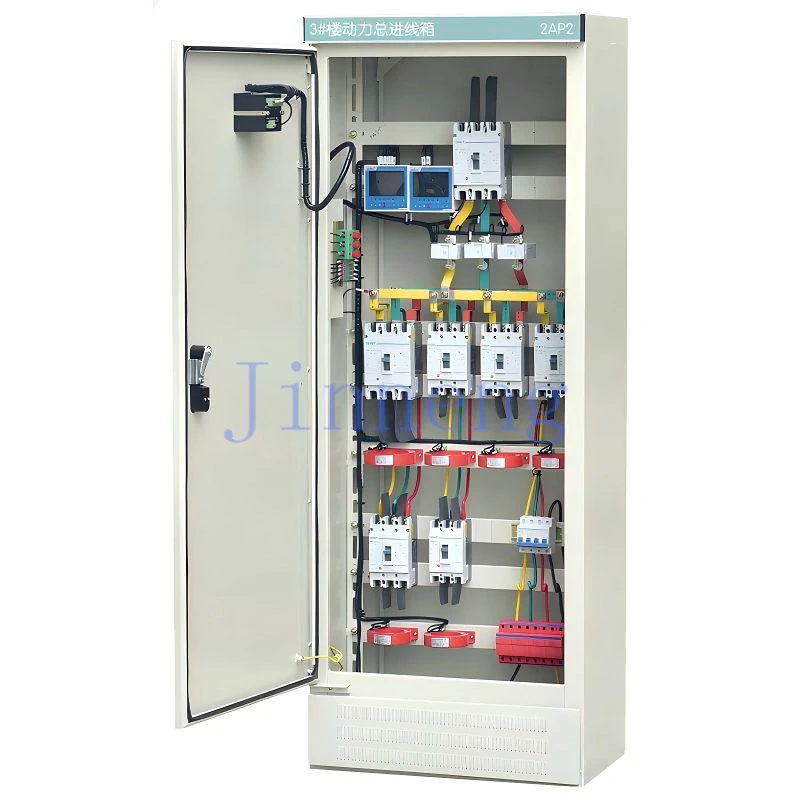

XL21 低電圧電気キャビネット

✅高い安全性
✅強い信頼性
✅便利な管理
✅柔軟性と拡張性:モジュール式設計
✅経済的でエネルギー効率が高い-

お問い合わせを送る

製品説明

Jinneng electric の低電圧配電キャビネットは、産業用、商業用、および大規模な民間建物の電源システムに不可欠なコンポーネントです。-通常、定格電圧が 1000 V 以下の AC 配電キャビネットを指し、「作業場の中心」または「機器の電源ハブ」とみなされることがよくあります。これらのキャビネットは、変圧器からの低電圧電気エネルギーを安全、確実に、組織的な方法でさまざまな電力機器（モーター、ウォーターポンプ、ファン、コンプレッサーなど）に分配および制御する役割を担っています。-

主要コンポーネント

囲い：保護等級（防塵・防水性IP54）を備えた金属筐体で、内部部品の安全性を確保しています。

バスバーシステム: 水平バスバーと垂直バスバーを含む

入線ユニット:

主回路ブレーカー (気中ブレーカー): 主電源スイッチとして機能し、高い遮断容量と保護機能を提供します。

分配ユニット:

1. 分岐サーキットブレーカー (モールドケースサーキットブレーカーまたはミニチュアサーキットブレーカー): 個々の分岐に過負荷と短絡保護を提供します。-

2. モータースターター:

コンタクタ: モーター回路のオンとオフを頻繁に切り替えるために使用されます。

サーマルリレーまたはモーター保護サーキットブレーカー

3.ヒューズ: より迅速な短絡保護を提供します。-

制御計測ユニット:

1. インジケーターライト (赤、緑、黄): 機器の状態を表示します。

2. ボタンとセレクタースイッチ

3. 計器：電圧計、電流計、エネルギー計、力率計など。

補助装置:

1.変流器

2. 端子台: 内部および外部の配線に使用されます。

お問い合わせ

主な機能

● 配電: 主電源から複数の分岐を介して電気機器のさまざまな領域に電気エネルギーを配電します。

● 制御と保護: モーター駆動機器の開始、停止、速度調整を制御し、過負荷、短絡、不足電圧、欠相に対する保護を提供して、機器と人員の両方の安全を確保します。{0}

● 絶縁と電源遮断-: 機器のメンテナンスや修理を容易にする明確な切断ポイントを提供し、動作の安全性を確保します。

● 監視と計測: 計器（電圧計、電流計、力率計）と電力監視デバイスを利用して、電圧、電流、電力、エネルギー消費などの電気パラメータをリアルタイムで追跡します。{0}

● 力率の改善: 誘導負荷の無効電力補償用のコンデンサ補償デバイス (SVG やコンデンサバンクなど) を統合し、システムの力率を改善し、エネルギー損失を削減できます。

技術的パラメータ

スイッチ-ヒューズコンビネーションユニット

型番	定格電流(A)	メルトの定格電流(A)	備考
HR3-400/34	400	150,200,250,300,350,400	隔離ブレードを取り付けるときに溶けることはありません

エア回路ブレアカー

型番	定格電流(A)	トリップ設定電流(A)
MLM5-40/390	20	7,10,15,20,30,40
MLM1-100/300	100	15,20,25,30,40,50,60,80,100
MLM1-250/300	250	100,120,140,170,200,225,250

変流器

型番	一次電流(A)	二次電流(A)
LM-0.5	75,100,150,200,300,600	5

ヒューズ

型番	ヒューズ	ヒューズの定格電流(A)
RL1-15	15	2,4,5,6,10,15
RL1-60	60	20,25,30,35,40,50,60
RL1-100	100	30,40,50,60,80,100
RL1-200	200	80,100,120,150,200
RL1-400	400	150,200,250,300,350,400
